Még 3 hónap és megszűnik a földi analóg TV adás. 512 000 háztartást érint. Pár hasznos tanács az átálláshoz.

01

Azok számára is érdekes lehet, akik kábelen nézik az adást. A digitális adás vételéhez használható antennák – végeredményben meg is egyezhetnének az analóg adás vételéhez használható antennákkal – mert a fizikai elv azonos – a venni kívánt frekvencia (TV UHF sáv) hullámhossza határozza meg az elemek méretét.

Hirdetés

De:
          mivel a digitális adások teljesítménye csak töredéke az analóg adásokénak

          s a visszavert jelek megzavarják a kép digitális helyreállítását

{loadposition user5}

Ezért csak
          nagy nyereségű (sok elemszámú)
          s nagy előre hátra viszonyú (hátul háló vagy rács) antennák felelnek meg


Megjegyzés: Budapesten is kültéri (nem padlástérbe rakott) antenna használata javasolt.

Ennek 3 antenna típus felel meg. Melyből 2 már létezett az analóg adás vételére:

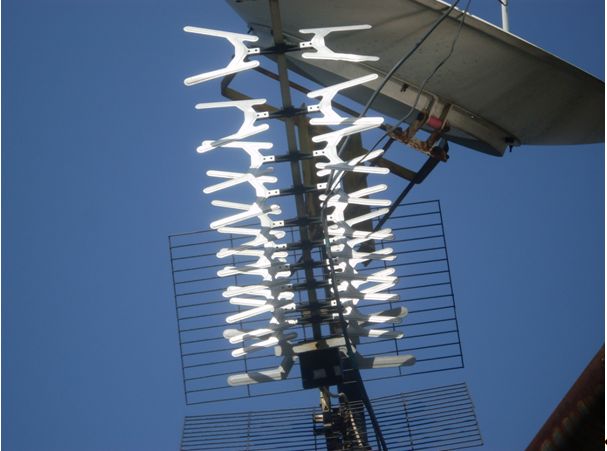

1.   Inglar UHF antenna köznyelvben szarvasagancs antenna

      Ilyen az én antennám

02



03

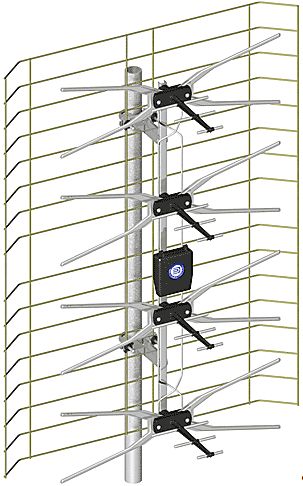

2. Nagy lepke antenna

04

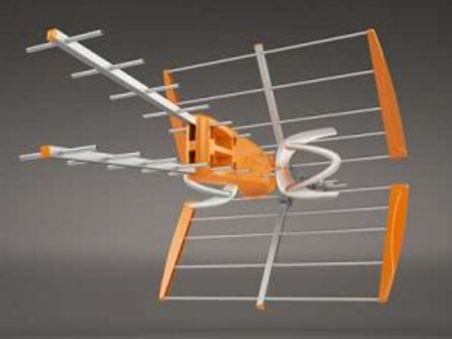

3. Telemes V HD – a digitális adás vételére kialakított vevő antenna

05

A következő a levezető kábel – mert rosszminőségű kábelen elveszik a jel (min. 10 mm átmérőjű kétszer árnyékolt kábel).

Az esetleges kötések – hosszabbítások is csak profi minőségű anyagokkal.

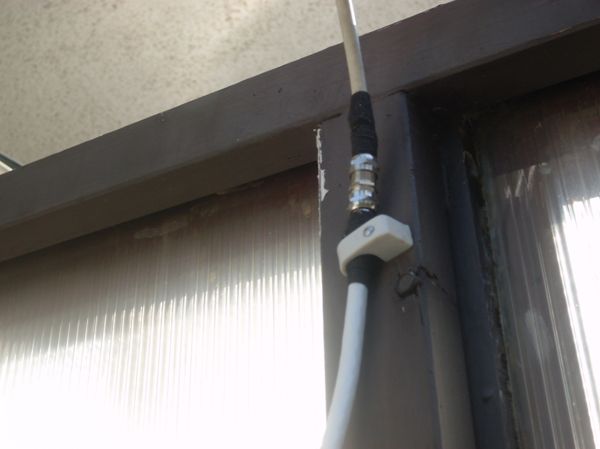

Pl. egy hosszabbítás (saját).

06

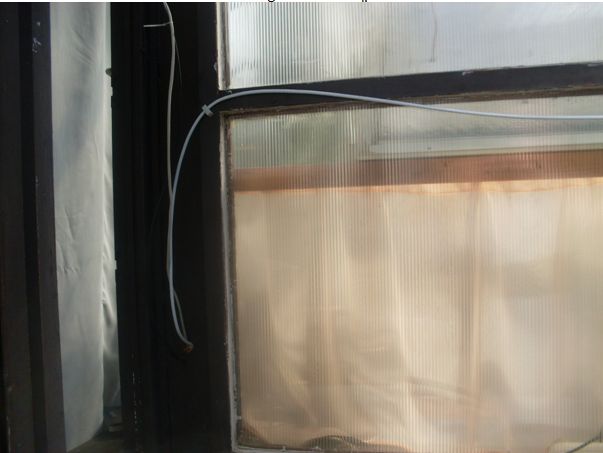

Készítsük elő a bevezetéshez szükséges furatokat.

07

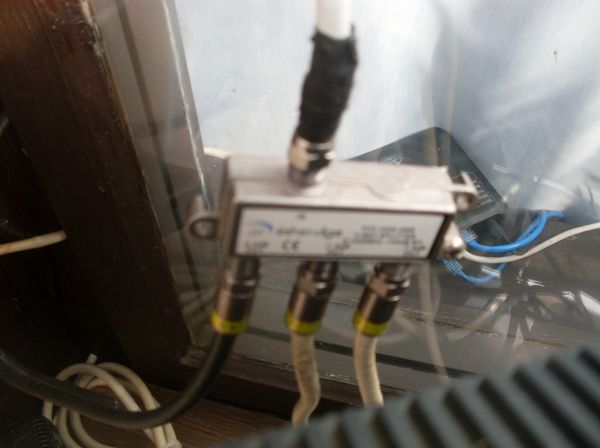

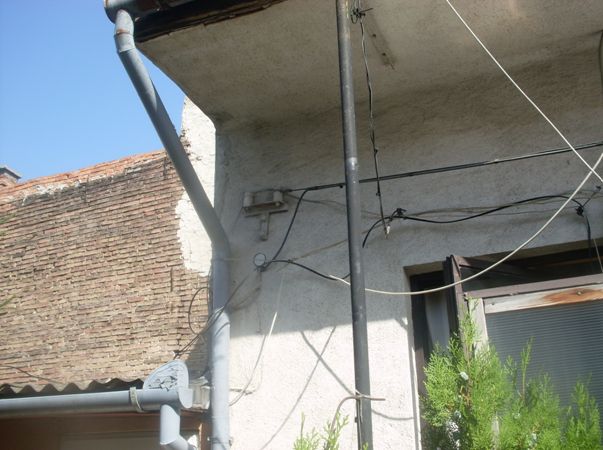

Elosztók:

Csak profi – kis veszteségű – F csatlakozós elosztó használható, mert az elosztón is csökken a jel, főleg ha utána 10 – 20 méter kábel van.

0809
1011

A 3 megoldás

1.megoldás

Mai LCD tv

              mpeg4 – tuner

Csak antenna kábel – költség = 0

Vehető 7 adás

A HD adás HD-ban

121413

Fiam tévéje Sharp 47 coll (kb. 120 centi jobboldalt a szerver és vinyók)

 2.megoldás

  • Mai LCD tv
  • Mpeg4 tuner
  • Kártyaolvasóval, kártyával

15

A tv hátulja – fent a narancssárga a kártyaolvasó

Baloldalt középen világító kis piros pötty – az 5.1 hang – fénykábel

Lent középen az antenna csatlakozás

Vehető adások:

  • 7 szabadon fogható adás

16

  • És a kódolt adások

17

Költség 12000 forint évi – 1000 forint havonta vehető 17 földi adás.

3.megoldás

Dvb-t digitális földi vevő kártyaolvasóval – monitor kijelzéssel.

18

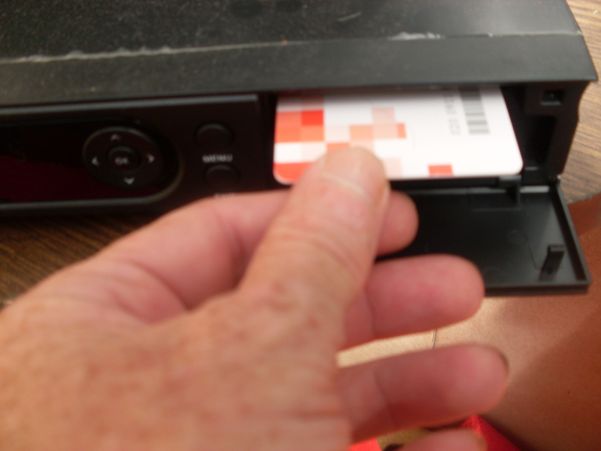

Kártyaolvasó.

192021

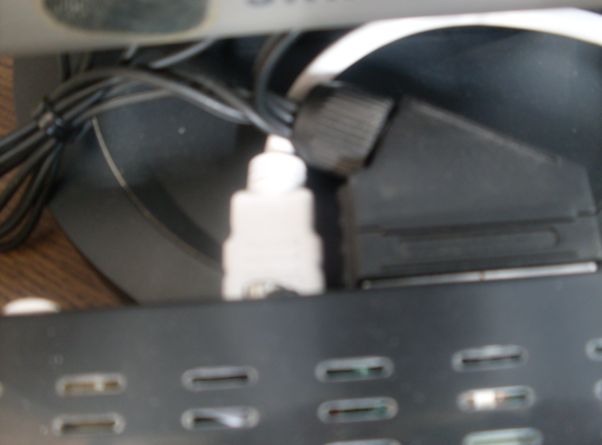

Hdmi.

22

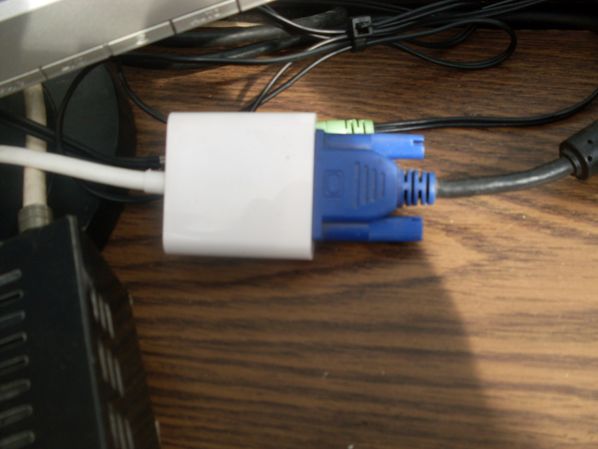

Mikroprocesszoros honkongi képátalakító – videojelből (digitális HDMI) monitor VGA.

23

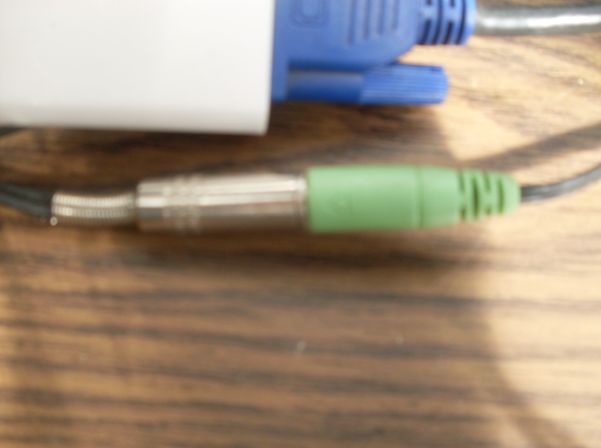

A hang (a scart csatlakozóból).

24

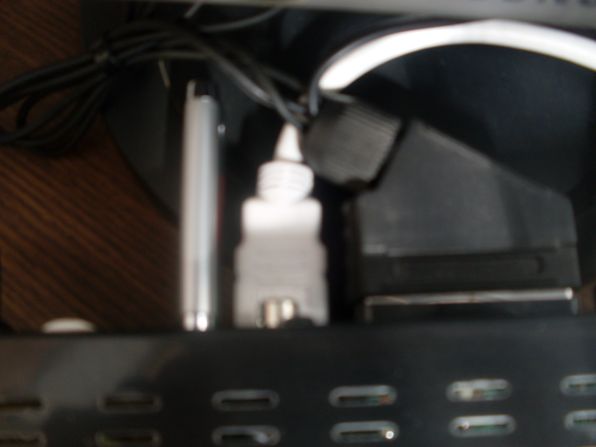

Média (videó) lejátszás pendrive – ról.

Visszatekerhető adás.

Felvétel a műsorból.

Időzített felvétel.

25 2627

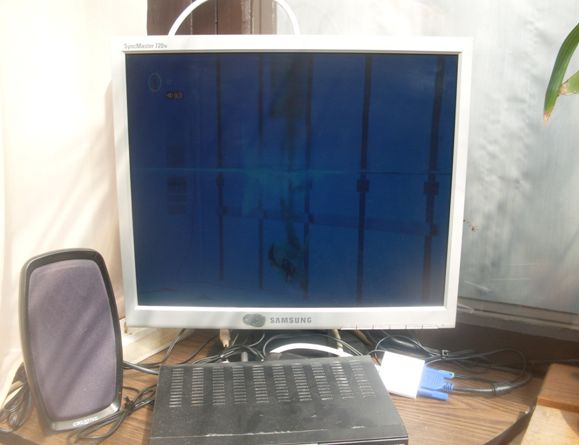

Vehető adások 7

         Kártyával 17

28


Ingyen vehető adások:

M1, M2, TV2, RTL KLUB, DUNAI, DUNAII, EURONEWS


Kódolt adások:

HírTV – ATV – Sportklub – private spice (pornó) – Disney Chanel (gyerek) – fem3 (feminista – nőknek szóló) – AXN – Cool – Film+ – National Geographic

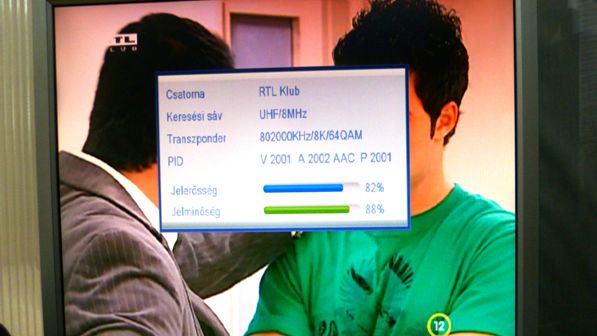

30

Megtakarítás a teljes rendszerrel havi 10000 forint.

Figyelem !!!!!!!!!!!!!!!!!!!
Bármely pillanatban megszűnhet az analóg adás
Magyarországon 512 000 háztartás néz földi antennán tv-t
A lekapcsolás után így közel 2 millió ember marad adás nélkül

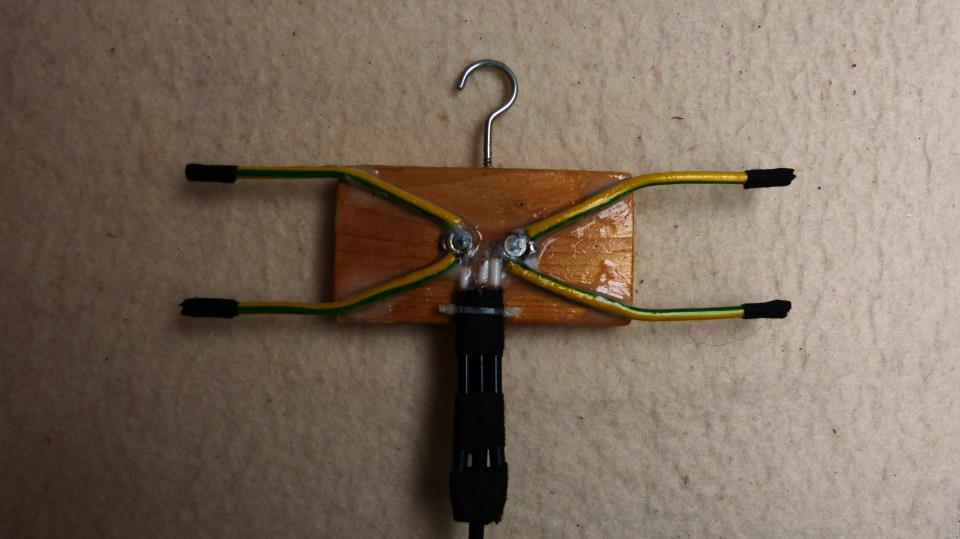

Házilag fillérekből elkészíthető digitális adás (DVB-T) vételére alkalmas antenna

Hozzávalók

1 120 x 70 x 20 mm-s fa (vagy nem vezető anyag)
2 Facsavar 4 x 20 mm
1 50 x 40 cm-s alufólia
1 1 m – 5 mm-s földelő vezeték
1 valamilyen hőre keményedő ragasztó pl fa vagy csemperagasztó
1 koax kábel – hossza igény szerint – forrasztható
1 koax csatlakozó – lehetőleg fém

hazi-antenna

Csavarhúzó forrasztópáka forrasztó ón

Elkészítés:

Elöszőr számoljunk
A venni kívánt adás frekvenciáját keressük le a Mindig TV honlapjáról

lanbda= c / f. ahol: l – a hullámhossz (m); c – a fény sebessége (3*108 m/s); f – a hullám frekvenciája (1/s = Hz)

Pl Budapesten – az RTLklub – a 62 csatorna – 802 MHz
A hullámhosz 37 cm

Vágjunk le 2 landa fél (pl 19 cm-s) darabot a földelővezetékből
Mindkét darab közepén távolítsuk el kb 2 cm hosszon a szigetelést
Hajlitsuk félbe
A fán jelöljük be a közepét
Majd attól balra jobbra 1 cm jelöljük meg
Majd a 2 facsavarral ezekre a helyekre rögzítsük a félbehajtott földelővezetéket
A fa másik oldalára alufóliát ragasztunk
Ha gyári balun (szimmetrizáló) trafót használunk akkor forraszuk a szimetrikus kimeneteket a földelő vezetékek közepéhez
Ha saját készítésüt – akkor vágjunk le a koaxból landa fél hosszú darabot
Távolítsuk el a szigetelést kb 2 cm hosszan
Az összes árnyékolást tekerjük egybe (forasszuk)
A koax darab végét tekerjük össze a bejövő koax közepével
Majd forasszuk az egyuk földelőkábel közepéhez
A másuk végét pedig a másik füldelővezetékhez
Szereljük fel a koax csatlakozót
A földelővzetéket ragastóval rögzítsük a fához
A fába tekerjünk 1 akasztót (fali rögzítéshez)
Várjuk meg a száradást
Csavarjuk be az akasztót
